LAPORAN AKHIR 1 M4
2. Alat dan Bahan [Kembali]
Alat
a. Jumper
Gambar 1. Jumper
Bahan
a. IC 74LS112 (J-K Flip-Flop)
b. CD4013B (D Flip-Flop)
c. Gerbang AND (IC 7048)
d. Gerbang OR (IC 7432)
e. Power DC
3. Rangkaian Simulasi [Kembali]
4. Prinsip Kerja Rangkaian [Kembali]

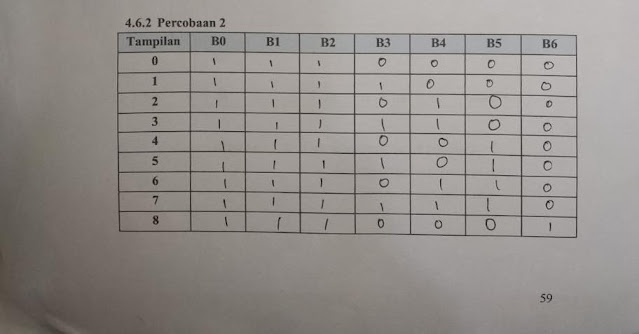

Pada percobaan 2 pada modul 4 ini, kami merangkai rangkaian berdasarkan percobaan pada modul, terdapat 8 kali percobaan, sehingga diperoleh:
- Pada percobaan pertama, diminta untuk menampilkan angka 0, dimana supaya menghasilkan tampilan 0 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=0; B4=0; B5=0; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 0.
- Pada percobaan kedua, diminta untuk menampilkan angka 1,dimana supaya menghasilkan tampilan 1 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=1; B4=0; B5=0; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 1.
- Pada percobaan ketiga, diminta untuk menampilkan angka 2, dimana supaya menghasilkan tampilan 2 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=0; B4=1; B5=0; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 2.
- Pada percobaan keempat, diminta untuk menampilkan angka 3, dimana supaya menghasilkan tampilan 3 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=1; B4=1; B5=0; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 3.
- Pada percobaan kelima, diminta untuk menampilkan angka 4, dimana supaya menghasilkan tampilan 4 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=0; B4=0; B5=1; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 4.
- Pada percobaan keenam, diminta untuk menampilkan angka 5, dimana supaya menghasilkan tampilan 5 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=1; B4=0; B5=1; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 5.
- Pada percobaan ketujuh, diminta untuk menampilkan angka 6, dimana supaya menghasilkan tampilan 6 pada seven segment maka diberikan kondisi B0=1; B1=1; B2=1; B3=0; B4=1; B5=1; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 6.
- Pada percobaan kedelapan, diminta untuk menampilkan angka 7, dimana supaya menghasilkan tampilan 7 pada seven segment maka diberikan kondisiB0=1; B1=1; B2=1; B3=1; B4=1; B5=1; B6=0. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 7.
- Pada percobaan kesembilan, diminta untuk menampilkan angka 8, dimana supaya menghasilkan tampilan 8 pada seven segment maka diberikan kondisiB0=1; B1=1; B2=1; B3=0; B4=0; B5=0; B6=1. Sehingga angka yang akan ditampilkan pada 7-Segment berupa angka 8.
5. Video Rangkaian [Kembali]
6. Analisa [Kembali]
1) Analisa Pengaruh LT, RBO,RBI
- LT ( Lamp Test) yang akan aktif jika dalam kodisi active low, yaitu ketika diberi input 0 maka output yang dihasilkan juga akan bernilai nol
- RBI( Ripple Blanking Input) berfungsi untuk menolkan semua keluaran pada IC jika semua input berlogika 0
- RBO ( Ripple Blanking Output) berfungsi untuk mematikan keluaran dari IC.Apabila diberikan logika 0 maka semua output yang dikeluarkan IC adalah 1 dan seven segment akan mati
2) Analisa pengaruh BCD decoder to seven segment pada rangkaian
Jawab :
BCD decoder digunakan sebagai pengendali output pada seven segment yang mana pada BCD ini input biner akan dikonversikan menjadi bilangan desimal . Pada percobaan ini digunakan BCD Decoder Commond Anoda karena terhubung ke VCC
7. Link Download [Kembali]
HMTL klik disini
file rangkaian klik disini
Video Praktikum klik disini
Data sheet J-K Flip-Flop klik disini
Data sheet Seven Segment klik disini
datasheet SPDT klik disini
datasheet 74LS47 klik disini
