1. Kondisi [kembali]

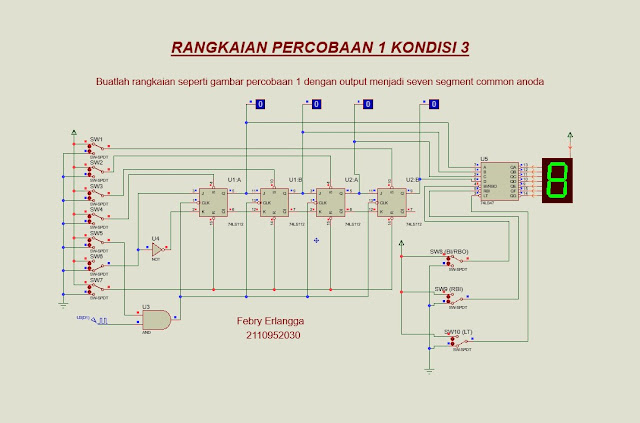

2. Gambar Rangkaian [kembali]
3.Video Simulasi [kembali]
4.Prinsip Kerja [kembali]
Pada rangkaian ini terdiri dari beberapa komponen, dimana terdapat 4 buah J-K Flip-Flop, ground, switch, gerbang AND, logic probe, seven segment, clock dan IC 74LS47.Pada kondisi ini, output dari rangkaian JK Flip-Flop ini terhubung ke logicprobe. Karena kaki R-S pada J-K Flip-Flop dalam keadaan aktif high,yang nantinya tidak akan mempengaruhi hasil output dan dapat kita abaikan. Untuk nilai keluaran, dihasilkan oleh kaki J-K ,dan juda dari Clock. Sementara untuk inputan clocknya dipasang secara paralel dan dihubungkan ke gerbang AND yang sudah terhubung ke switch s5.
Pada percobaan, juga terdapat IC 74LS47, yang berfungsi untuk mengubah data BCD ,sehingga data dapat ditampilkan pada seven segment , dan pada percobaan kali ini kami menggunakan seven segment Commond Anoda. Selain itu , IC74LS47 terdiri dari beberapa buah kaki inputan, diantaranya ada PIN BI/RBO (Blanking Input/ Riple Blanking Output ) yang berfungsi sebagai penahan data output ke penampil 7 segmen (disable output), dan jalur RBO aktif ketika logika LOW diberikan.selain itu juga terdapat PIN RBI (Ripple Blanking Input ) yang berfungsi sebagai penahan sinyal input (disable input), jalur RBI aktif ketika logika LOW diberikan.Dan juga terdapat pin LT ( Light Test ) yang berfungsi untuk menyalakan semua LED pada penampil 7 segmen,dan jalur LT aktif ketika logika LOW diberikan pada jalur tersebut
Pada rangkaian pada percobaan 1 kondisi 3 ini, yaitu menggunakan prinsip dari Serial In Serial Out (SISO), dimana jalur masuk data berjumlah satu dan jalur keluaran juga berjumlah satu. Pada jenis register ini data mengalami pergeseran, flip flop pertama menerima masukan dari input, sedangkan flip flop kedua menerima masukan dari flip flop pertama dan seterusnya.
5.Link Download [kembali]
Pada percobaan, juga terdapat IC 74LS47, yang berfungsi untuk mengubah data BCD ,sehingga data dapat ditampilkan pada seven segment , dan pada percobaan kali ini kami menggunakan seven segment Commond Anoda. Selain itu , IC74LS47 terdiri dari beberapa buah kaki inputan, diantaranya ada PIN BI/RBO (Blanking Input/ Riple Blanking Output ) yang berfungsi sebagai penahan data output ke penampil 7 segmen (disable output), dan jalur RBO aktif ketika logika LOW diberikan.selain itu juga terdapat PIN RBI (Ripple Blanking Input ) yang berfungsi sebagai penahan sinyal input (disable input), jalur RBI aktif ketika logika LOW diberikan.Dan juga terdapat pin LT ( Light Test ) yang berfungsi untuk menyalakan semua LED pada penampil 7 segmen,dan jalur LT aktif ketika logika LOW diberikan pada jalur tersebut
Pada rangkaian pada percobaan 1 kondisi 3 ini, yaitu menggunakan prinsip dari Serial In Serial Out (SISO), dimana jalur masuk data berjumlah satu dan jalur keluaran juga berjumlah satu. Pada jenis register ini data mengalami pergeseran, flip flop pertama menerima masukan dari input, sedangkan flip flop kedua menerima masukan dari flip flop pertama dan seterusnya.
Download file rangkain disini
